Mängelbilder

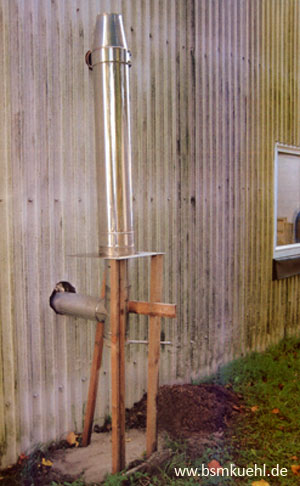

Schornstein vergessen
An diesem sogenannten Schornstein
wurde eine Ölheizung betrieben.
Der Betreiber wunderte sich nur,
warum die Heizung häufige Störungen meldete.
Ein Blick um die Halle brachte Aufschluss.
Der Schornstein wurde schlicht vergessen.
Brandgefährlich
Statt eines Schornsteins wurde
einfach das Ofenrohr verlängert.
Das Rohr wurde ohne Sicherheitsabstände
durch die Holzwand geführt.
Es wurde ein Kaminofen
an dieser Konstruktion betrieben.
Zum Glück kam es zu keinem Brandschaden.
Zeit für Neues
Ein Kaminofen, dem schon
von außen anzusehen ist,
dass er betrieben wird.
Der Ofen ist dermaßen undicht
und beschädigt, dass
das Feuer deutlich von außen
sichtbar ist.
Abgasleitung
Blick in eine Kunststoff-Abgasleitung
einer Öl-Brennwertfeuerstätte
Die Verschmutzung mit
Ruß und Schwefel ist deutlich
zu erkennen.
Gasfeuerstätte ohne Schornstein
Die Abgase wurden einfach mit einem
Tonrohr von 1 Meter Länge durch
das Dach nach außen geführt.
Die Folge waren Abgasrückstrom
und die Gefahr der Co-Vergiftung.
Schornstein der Marke Eigenbau!!
Aus Überresten von Schamotterohren
(Form und Querschnitt) wurde ein
Schornstein für einen Kaminofen errichtet.
Eigenbau
Das Luft-Abgas-System einer
Gasfeuerstätte wurde eigenhändig geändert.
Dach und Mauerwerk wurden durch
die Abgase ständig feucht.
Man wollte sich auf diese Weise behelfen.
Die Änderung des Luft-Abgas-Systems
hatte eine ständige Rezirkulation von Abgas zur Folge.
Eine schlechte Verbrennung mit
hohen Kohlenmonoxid-Werten
waren das Resultat.
Eigenbau
Das Luft-Abgas-System einer
Gasfeuerstätte wurde eigenhändig geändert.
Dach und Mauerwerk wurden durch
die Abgase ständig feucht.
Man wollte sich auf diese Weise behelfen.
Die Änderung des Luft-Abgas-Systems
hatte eine ständige Rezirkulation von Abgas zur Folge.
Eine schlechte Verbrennung mit
hohen Kohlenmonoxid-Werten
waren das Resultat.
Ohne Wartung
Eine Ölheizung, die seit 2 Jahren
nicht mehr gewartet wurde.
Begründung -Verwendung von Additiven und Blaubrenner,
es kann kein Ruß entstehen-
Die Kosten für die anschließende Wartung
waren doppelt so hoch.
Ohne Wartung
Eine Ölheizung, die seit 2 Jahren
nicht mehr gewartet wurde.
Begründung -Verwendung von Additiven und Blaubrenner,
es kann kein Ruß entstehen-
Die Kosten für die anschließende Wartung
waren doppelt so hoch.
Zum Glück gibt’s Schornsteinfeger
Blick in das Abgasrohr eines Heizkessels
Ölheizung mit Blaubrenner,
deutlich zu erkennen sind die
Rußbildung und die Ablagerungen.
Die Heizung verursachte aufgrund
des geringen freien Querschnitts regelmäßig Störungen.
Rohr statt Schornstein
Abgasführung eines modernen Verbrennungsmotors.
Kraft-Wärme-Kopplung
Es wurde einfach ein zölliges Rohr (Schwarzblech)
gebogen und durch die Außenwand verlegt.
Schalldämpfer mit Abgasleitung einer
Gas-Brennwertfeuerstätte.
Die Abgasleitung und der
Schalldämpfer sind komplett verrußt.
Die Abgasleitung wurde undicht.
Die Feuerstätte konnte nicht länger
betrieben werden.
Schalldämpfer mit Abgasleitung einer
Gas-Brennwertfeuerstätte.
Die Abgasleitung und der
Schalldämpfer sind komplett verrußt.
Die Abgasleitung wurde undicht.
Die Feuerstätte konnte nicht länger
betrieben werden.
Das Luft-Abgas-System aus Aluminium
ist aufgerissen,
es kam zur Vermischung von
Frischluft und Abgas.
Konventionell gemauerter Schornstein
Die Fugen wurden nicht vollständig vermörtelt. Es kam zu Abgasaustritt.
Der Betreiber stellte ständigen Geruch von Rauch und Ruß fest.
Hier wird auf einen Schornstein verzichtet.
Stattdessen wurde einfach das
Ofenrohr etwas verlängert.
Es geht auch ohne
An Stelle eines Schornsteins wurde hier
einfach ein Abgasrohr verwendet.
Das Abgasrohr wurde quer durch eine Werkstatt verlegt.
Besonders pikant ist die Tatsache,
dass dieses Gebäude auch noch mit Reet gedeckt war.
Es wurde ein Kaminofen betrieben.
An Stelle eines Schornsteins wurde hier
einfach ein Abgasrohr verwendet.
Das Abgasrohr wurde quer durch eine Werkstatt verlegt.
Besonders pikant ist die Tatsache,
dass dieses Gebäude auch noch mit Reet gedeckt war.
Es wurde ein Kaminofen betrieben.
Erfinderisch
An Stelle eines Schornsteins wurde ein Abluftschlauch
an der Fassade mittels Alu-Stangen und Kabelbindern montiert!!!!
An dem so genannten Versuchsobjekt wurde ein Kaminofen betrieben.
Hier lebt man im wahrsten Sinne des Wortes brandgefährlich.
Ein doppelwandiger Va-Edelstahlschornstein
wurde direkt an einen mit Holz verschalten Giebel montiert.
An dem Schornstein sollte ein Kaminofen
betrieben werden.
Der Schornstein wurde in Eigenleistung errichtet.
Ein Schornstein, der die Höhe über
der letzten seitlichen Abstützung
überschreitet ist nicht standsicher!
Der Schornstein ist komplett gerissen.
Selbst gemacht
Hier hat wieder einmal ein selbsternannter Fachmann zugeschlagen.
Ein Schornsteinaufsatz wurde an der Mündung aufgesetzt.
Er verschließt jedoch den zweiten Schornsteinzug
an dem ein Kaminofen betrieben wird.
Der Betreiber wunderte sich,
warum sein Kaminofen nicht mehr funktionierte.
Zuluft
Die Zuluftöffnung zum Aufstellraum einer
Gastherme ist so stark verschmutzt gewesen,
dass es zu fast vollständigem Abgasrückstrom gekommen ist!
In der Wohnung wurde ebenfalls
eine Dunstabzugshaube mit Abluft nach außen betrieben.

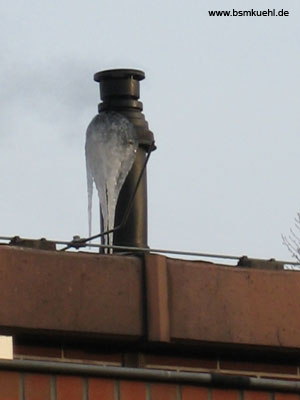

Vereisung
Vereisung an der Abgasmündung
einer Gas-Brennwertfeuerstätte.
Nach nur einer Woche mit mäßigem Frost kam
es immer wieder zu Betriebsstörungen.
